技術支持

等溫鍛造可以實現小余量和無余量的精密鍛造。變形死區是鍛造中難以避免的現象，是造成鍛件中組織不均勻的重要原因。無論是制坯過程還是模鍛中，模具的制冷作用都強烈影響工件與模具接觸的表面，再加上摩擦力，使工件表面的低溫層變形量特別低，無法破碎原有的粗晶。為了減少粗晶對零件的影響，加大余量，將這些不良組織在后步工序中加工去除是經常采用的一種辦法，這樣就不可避免地增加了金屬消耗，這也是普通鍛造難以實現精密鍛造的原因之一。

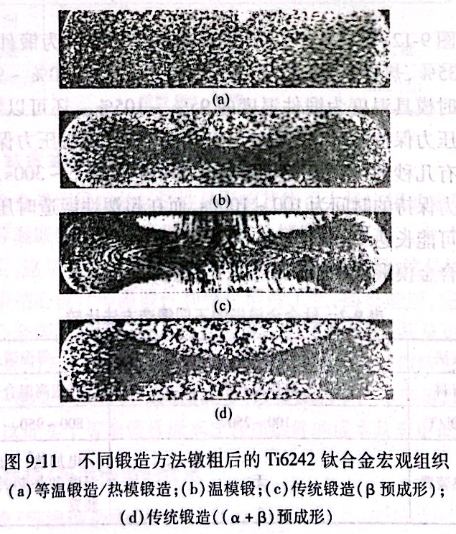

圖9-11所示為不同鍛造方法鐓粗后的Ti6242鈦合金宏觀組織的低倍照片。由圖9-11可以看到，常規的鍛造都有明顯的死區，而等溫鍛造和熱模鍛造避免了模具的激冷，幾乎看不到死區，沒有死區才能使精密鍛造真正實現。

億沐鑫新材料公司產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
