技術支持

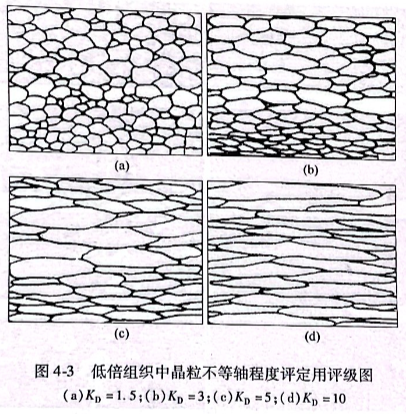

在β區和（α+β)區溫度下的變形會引起晶粒形狀的變化，當低倍組織處于平行作用力方向的平面時，等軸形狀的晶粒變成了橢圓體的形狀。因此，在檢驗低倍組織時，在評定晶粒大小的同時還應評定晶粒縱向和橫向尺寸的不等軸程度。為了進行評定，可以利用標準圖片進行對比的方法，這種方法就是將被檢驗的低倍組織與圖4-3所示的標準圖片評級圖進行對比。
